1. 배기팬 위치

배기팬은 공기청정기 후단에 설치하는 것을 원칙으로 하나 흡입된 물질에 의한 폭발의 위험이 없고 공기청정기가 없는 경우에만 공기청정기 전단에 팬을 설치할 수 있다.

팬 블레이드의 부식 위험.

.

.

2. 배기팬의 설치기준

1) 유해물질을 흡입하기에 충분한 흡입량과 형태를 가질 것.

2) 운전 중 발생하는 소음 및 진동을 방지하기 위한 적절한 조치

3) 적합한 형식과 구조의 모터를 사용하십시오.

.

.

3. 배기팬의 종류

.

.

4. 배기팬 구조

5. 마지막 배기구 설치 기준

실외 배기구는 지붕 위 1.5m 이상의 높이에 설치하고 배기구는 주변 환경에 영향을 미치지 않도록 10m/s 이상의 속도로 위쪽으로 분출합니다.

또한 유입을 방지하기 위한 덮개를 씌우거나 옆으로 또는 아래로 배출하거나 인근의 다른 작업장으로 분산시켜 작업장으로 역류하는 것을 방해하지 않는 구조로 하여야 한다.

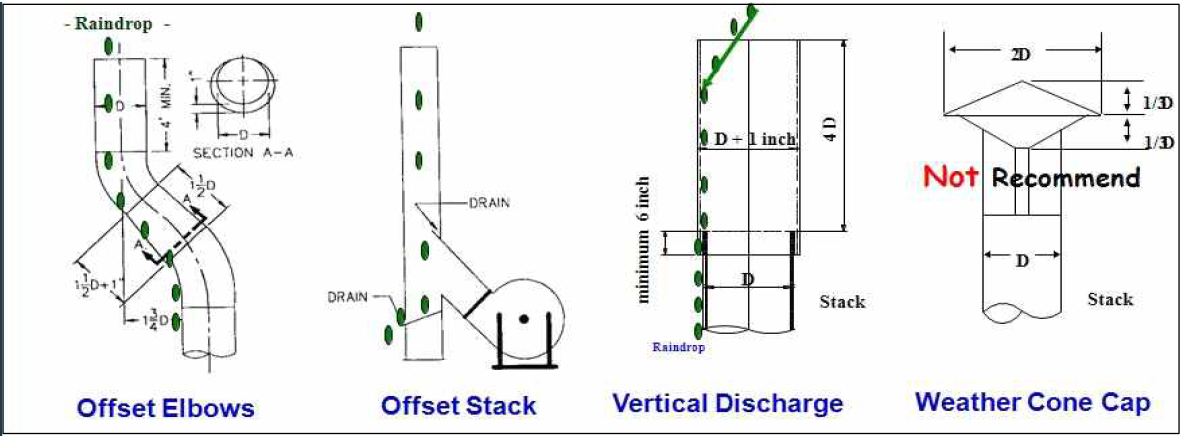

6. 엔드 벤트의 종류

.

7. 배기팬 사양 결정

1) 추출공기량(Q)m3/min = 각 후드의 추출공기량의 합

.

2) 팬 정압(FSP) = 팬 후면의 총 압력 강하 + 팬 전면의 총 압력 강하 – 팬 흡입구의 동적 압력 = SPoutlet-(-SPinlet)-VPinlet

.

3) 모터 동력(kW) = (Q × FSP) × 이중화율 / (60 × 102 × 배기팬 효율)

※ 마진율 : 일반적으로 110%(1.1) ~ 120%(1.2) 적용

※ 배기팬 효율 : 배기팬의 종류에 따라 터보팬의 경우 0.65~0.7 적용

※ 1kW = 102kgf*m/s

※ FSP = mmAq

.

4) 속도 결정 : 엔진 사양에 따라 결정

.

5) 선택한 배기 팬의 성능 곡선에 풍량과 정압을 표시하여 필요한 풍량과 정압을 확보할 수 있는지 확인한다.
